UPS y Generadores Eléctricos
El Soliview UPS-EL-60-L33 es un UPS online de baja frecuencia, trifásico, con una capacidad de 60 KVA. Utiliza control digital para lograr una doble conversión en línea y cuenta con un transformador de aislamiento de salida incorporado, lo que lo hace ideal para una variedad de condiciones industriales adversas.
Descipción
El Soliview UPS-EL-60-L33 es un sistema de alimentación ininterrumpida (UPS) online de baja frecuencia y doble conversión, con una capacidad de 60 KVA y configuración trifásica. Diseñado para aplicaciones industriales y una variedad de condiciones adversas, incorpora un transformador de aislamiento de salida y es adaptable a todo tipo de cargas. El sistema es escalable, permitiendo la operación en paralelo de hasta 4 unidades para mayor capacidad o redundancia. Facilita el servicio con un diseño de mantenimiento frontal y ofrece una rica interfaz de comunicación. Incluye un bypass de interruptor estático y un bypass de mantenimiento para garantizar la continuidad. El sistema de baterías es configurable, soportando de 29 a 32 baterías de plomo-ácido selladas de 12V, con una corriente de carga ajustable de hasta 40A.
Especificaciones Técnicas:
| Categoría | Especificación |
|---|---|
| General | |
| Capacidad (KVA) | 60 KVA |
| Fases | Trifásico |
| Topología | Online de doble conversión, baja frecuencia |
| Eficiencia | 93% |
| Entrada | |
| Voltaje Nominal | 3x208VAC/380VAC/400VAC/440VAC/480VAC |
| Rango de Voltaje | 208VAC~480VAC |
| Frecuencia de Entrada | 50/60 Hz ±10% |
| Salida | |
| Voltaje de Salida | 3x208VAC/380VAC/400VAC/440VAC/480VAC (3phase+N) |
| Precisión de Voltaje | Estática: ±1%; Transitoria: ±5% |
| Forma de Onda | Onda Senoidal Pura |
| Distorsión Armónica Total (THDv) | <2% (Carga Lineal); <5% (Carga no Lineal) |
| Capacidad de Sobrecarga | 110%-150% por 10min-1min; 150%-160% por 1min-200ms |
| Batería y Carga | |
| Número de Baterías (12V) | 29-32 piezas, ajustable |
| Corriente de Carga | 10A por defecto, máximo 40A |
| Tipo de Batería Soportada | Baterías de plomo-ácido selladas |
| Físico | |
| Dimensiones (Ancho x Prof. x Alto) | 821 x 432 x 1159 mm |
| Peso Neto | 297 Kgs |
El Gamma GCLS-86 es un generador trifásico que ofrece una potencia Prime de 78 kW (98 kVA) y una potencia Standby de 86 kW (108 kVA) a 60 Hz. Está impulsado por un motor CUMMINS modelo 6BT5.9-G2 y un alternador Leroy Somer modelo TAL-A44-D.
Descipción

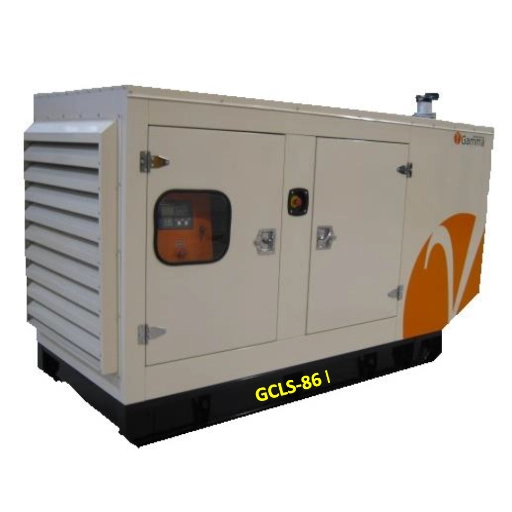

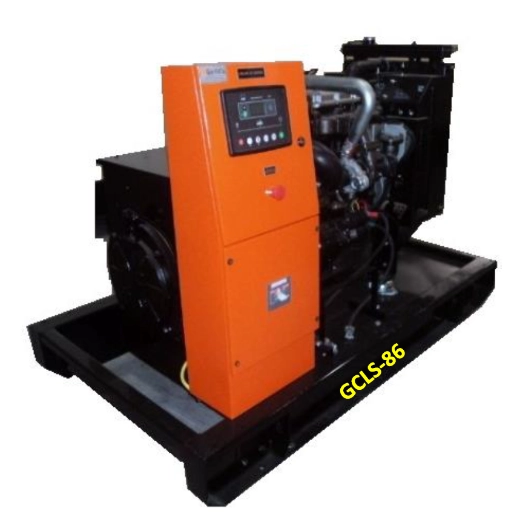

El generador Gamma GCLS-86 es un grupo electrógeno trifásico diseñado para operar a 1800 RPM y 60 Hz, entregando 78 kW en potencia Prime y 86 kW en Standby. El corazón del sistema es un motor CUMMINS 6BT5.9-G2, de 6 cilindros en línea, turbo cargado y con gobernador electrónico. La generación eléctrica está a cargo de un alternador Leroy Somer TAL-A44-D con sistema de excitación SHUNT, protección IP23 y una precisa regulación de voltaje de 0.5%. La operación se gestiona a través de un panel de control ComAp InteliLite AMF 25, que monitorea todos los parámetros críticos y activa alarmas de protección. Montado sobre una base tanque de acero compacta para 8 horas de autonomía , su consumo a potencia prime es de 28.5 L/hr. Está disponible en versión abierta o insonorizada para adaptarse a diferentes requerimientos de instalación.
Especificaciones Técnicas:
| Categoría | Especificación |
|---|---|
| Datos Generales y Potencia | |
| Modelo | GCLS-86 |
| Potencia Standby | 86 kW / 108 kVA |
| Potencia Prime | 78 kW / 98 kVA |
| Frecuencia / Velocidad | 60 Hz / 1800 RPM |
| Fases | Trifásico |
| Voltajes Disponibles (V) | 220/240, 380/220, 416/240, 480/277 |
| Motor | |
| Fabricante / Modelo | CUMMINS / 6BT5.9-G2 |
| Tipo | 6 cilindros en línea, 4 tiempos, Turbo cargado |
| Gobernador | Electrónico |
| Capacidad Cúbica | 5.9 litros |
| Alternador | |
| Fabricante / Modelo | LEROY SOMER / TAL-A44-D |
| Sistema de Excitación | SHUNT |
| Protección / Aislamiento | IP 23 / Clase H |
| Regulación de Voltaje | 0.5% |
| Sistema de Combustible y Control | |
| Capacidad del Tanque | 8 horas de autonomía |
| Consumo (Prime) | 28.5 L/hr |
| Consumo (Standby) | 31.3 L/hr |
| Panel de Control | InteliLite AMF 25 |
| Dimensiones y Peso | |
| Versión Abierta (GCLS-86) | Dimensiones: 2100x1100x1450 mm; Peso: 1170 kg |
| Versión Insonorizada (GCLS-86 I) | Dimensiones: 3100x1500x1500 mm; Peso: 1650 kg |
| Nivel de Ruido (Insonorizado) | 78 db @ 1m / 70 db @ 7m |
